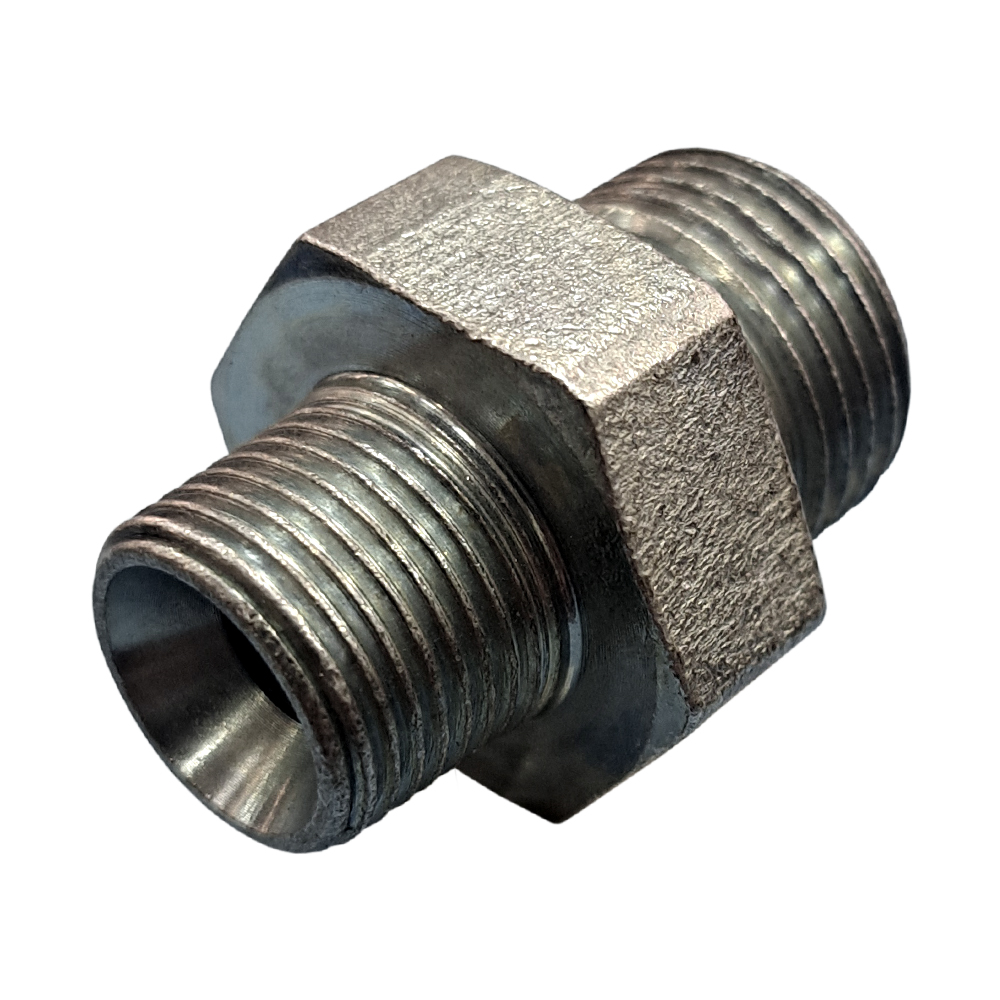

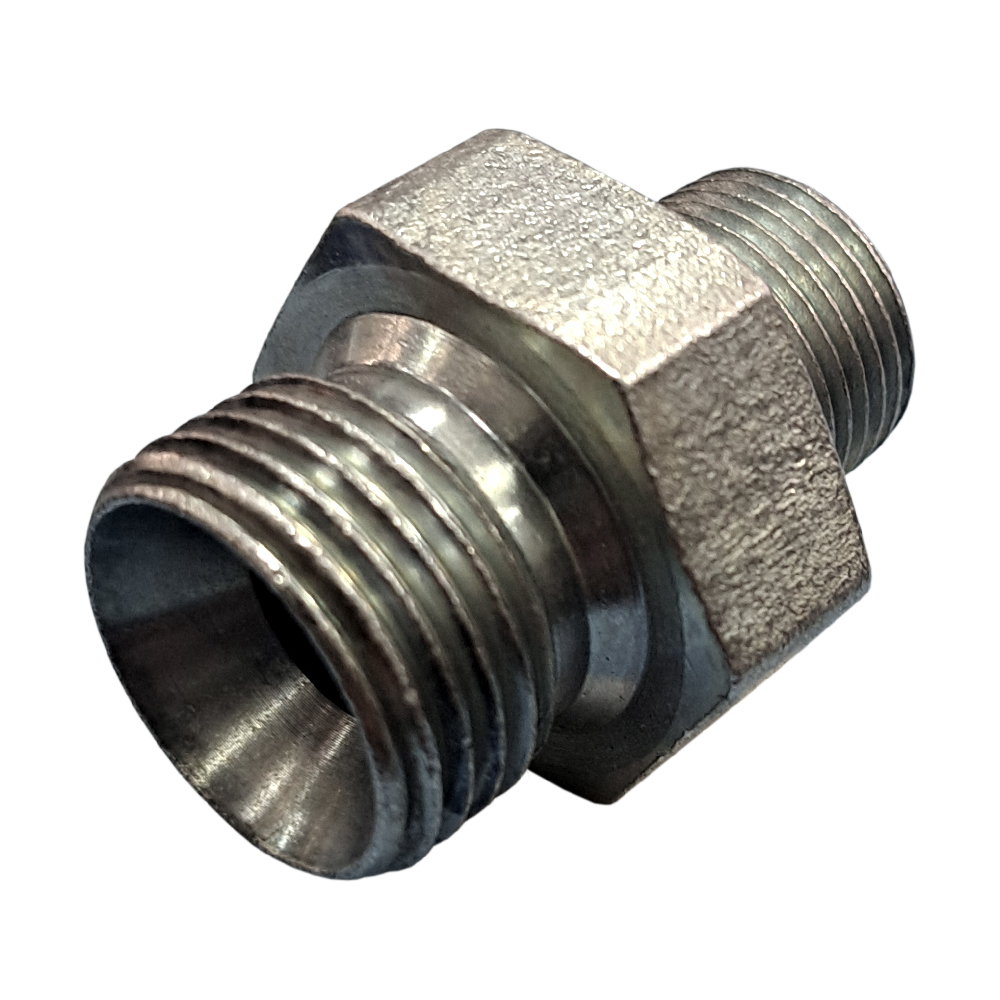

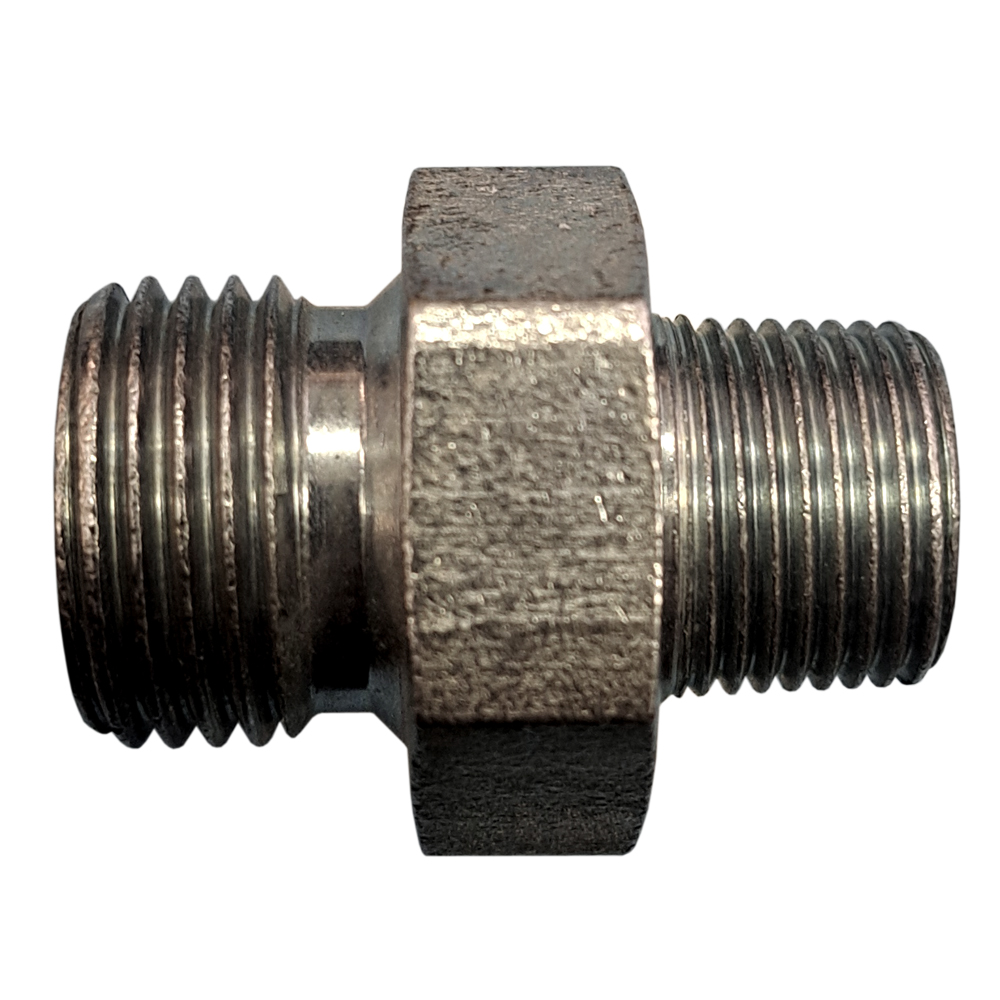

АДАПТЕР BSP 1/2" (Ш) - NPT 3/8" (Ш), S=27

1BN-08-06 - резьбовой адаптер BSP-NPT для гидравлических систем с рабочим давлением до 350 бар.

Исполнение артикула

• Формат: BSP/NPT
• Сторона 1: BSP G 1/2", наружная резьба
• Сторона 2: NPT 3/8", наружная конусная резьба
• Шестигранник под ключ 27 мм**
• Материал: оцинкованная сталь

_{** - может отличаться, в зависимости от производителя и исполнения}

Информация

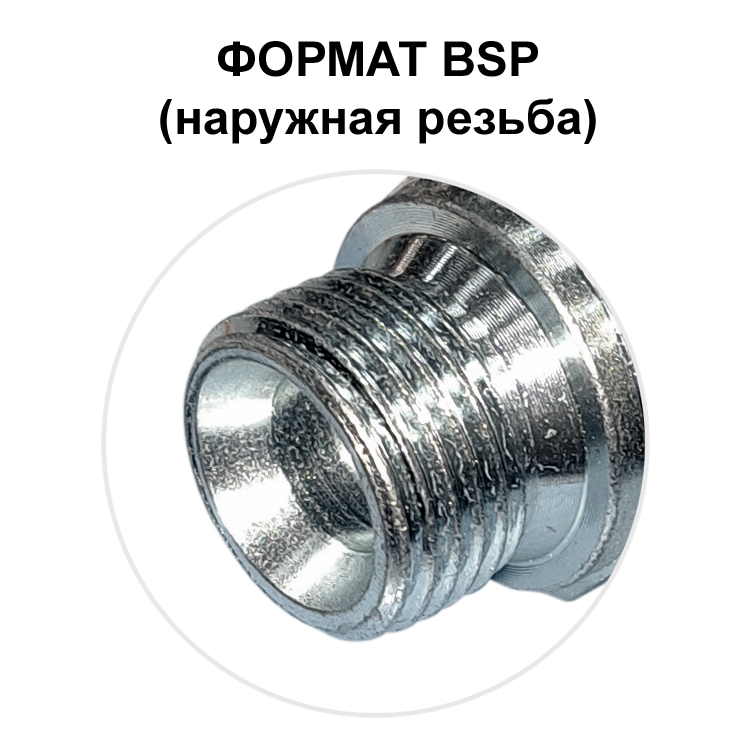

Для гидравлических фитингов высокого давления формат BSP означает не только трубную дюймовую резьбу, но и специальный внутренний и внешний профиль концевой арматуры, за счет которого обеспечивается необходимая герметичность при высоком давлении.

Сантехническая и пневматическая арматура для низкого и среднего давления с трубной резьбой BSP, как правило, не имееет необходимого профиля и исполняется в варианте для герметизацией по резьбе (лен, фум-лента, герметик) или с применением дополнительных уплотнительных прокладок.

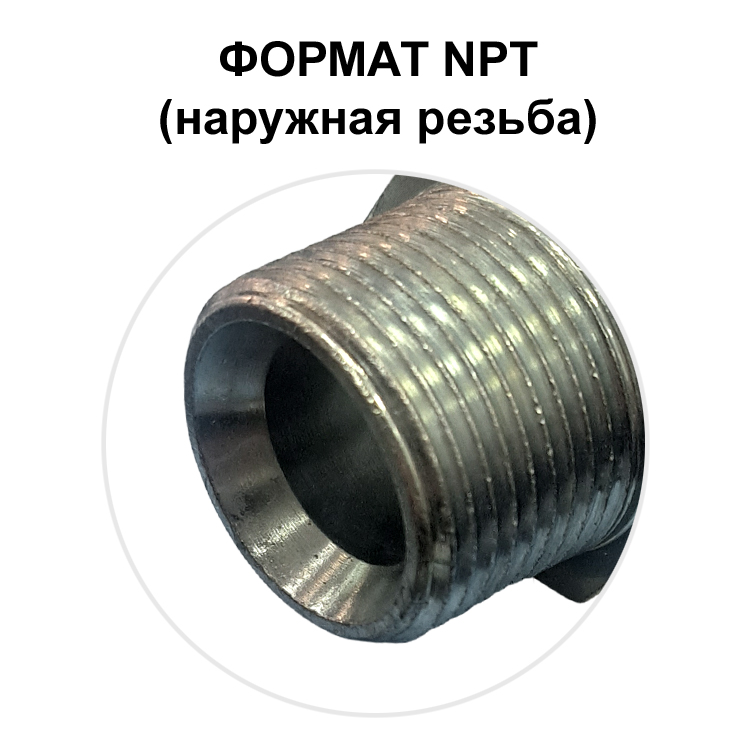

NPT - американский стандарт конусной трубной резьбы (National Pipe Taper). Не смотря диаметр, указанный в дюймах, имеет существенные отличия от более распространенного дюймового стандарта BSP (BSPT). В частности, резьба NPT имеет угол профиля резьбы 60° (у BSP 55°), а также немного отличающийся шаг резьбы, измеряемый в числе витков на дюйм. В общих случаях данные форматы не совместимы.

Как правило, в гидравлических системах резьбовые соединения NPT встречаются в двух вариантах: NPT (стандартная коническая резьба) и NPTF (модификация "fuel", где уплотнение и герметизация соединения обеспечивается за счет смятия резьбы)

Важно

Резьбы BSP и NPT, хоть и имеют общее название "дюймовые", но в общем случае не совместимыми между собой, так как отличаются углом резьбы, числом витков, точными размерами  и т.п.

Подробности уточняйте у наших специалистов.
