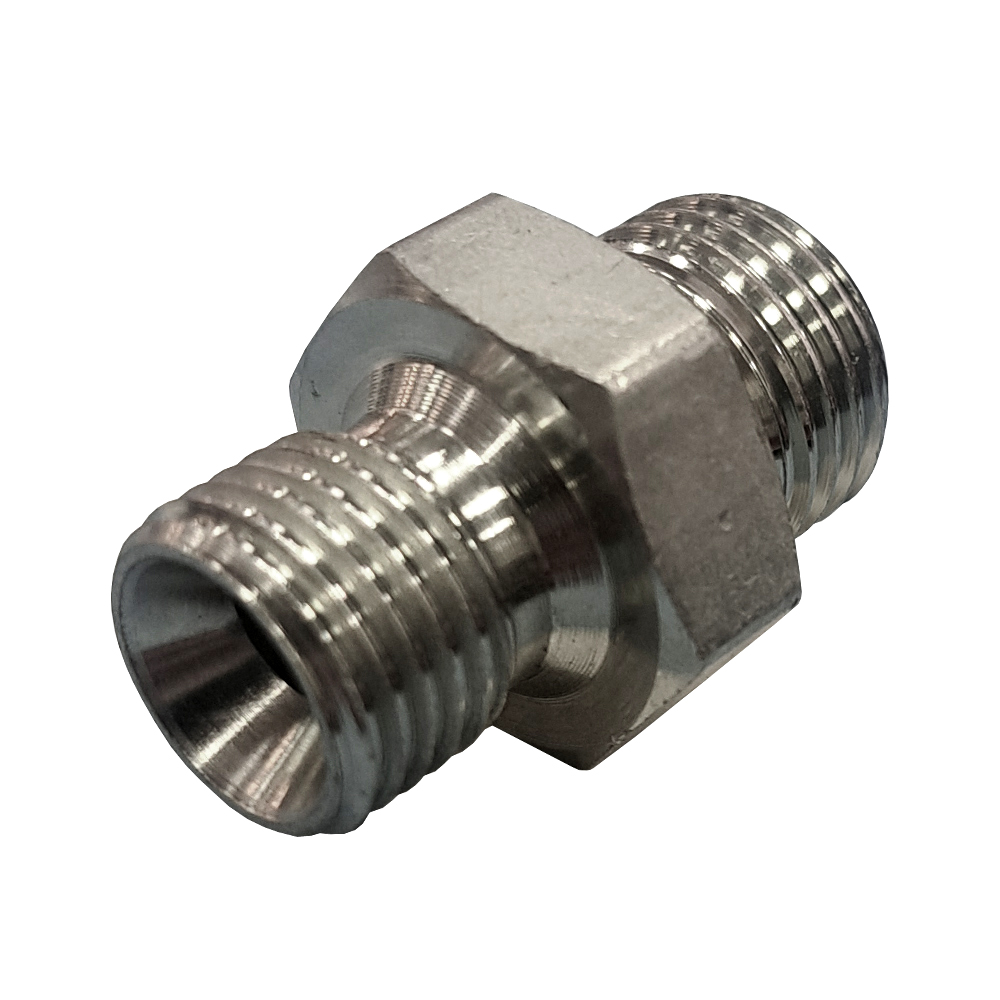

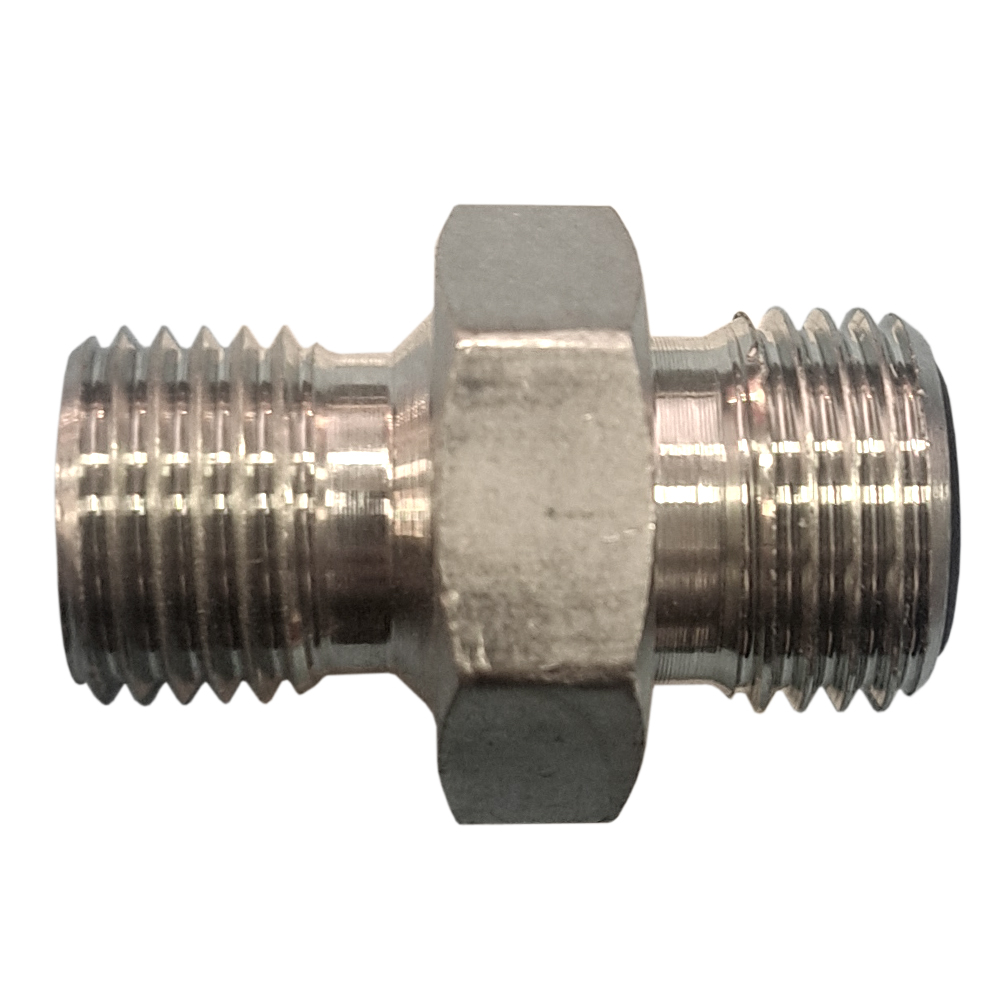

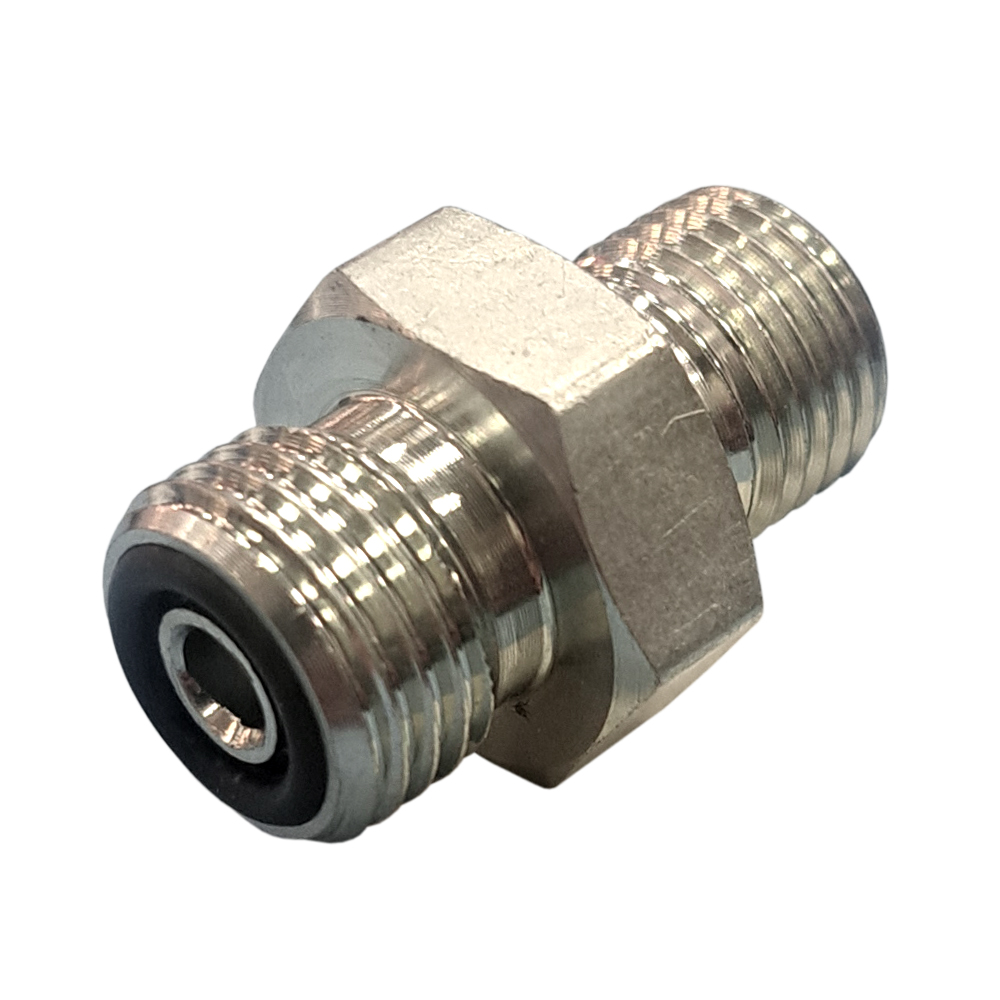

АДАПТЕР BSP 1/4" (Ш) - ORFS 9/16" (Ш), S=19

1BF-04 - резьбовой адаптер BSP-ORFS для гидравлических систем с рабочим давлением до 350 бар.

Исполнение артикула

• Формат: BSP/ORFS
• Сторона 1: BSP G 1/4", наружная резьба
• Сторона 2: UNF 9/16", наружная резьба
• Шестигранник под ключ 19 мм**
• Материал: оцинкованная сталь

_{** - может отличаться, в зависимости от производителя и исполнения}

Информация

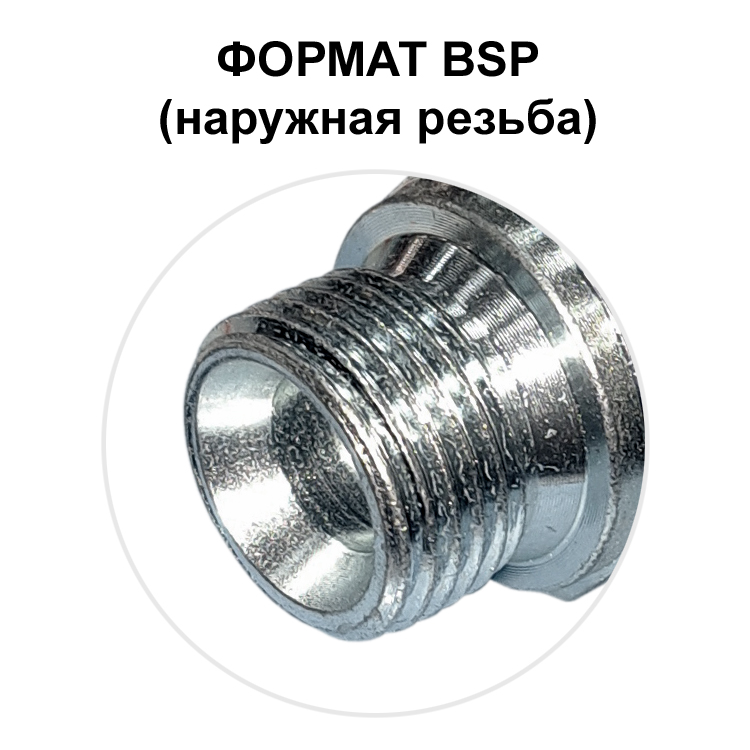

Для гидравлических фитингов высокого давления формат BSP означает не только трубную дюймовую резьбу, но и специальный внутренний и внешний профиль концевой арматуры, за счет которого обеспечивается необходимая герметичность при высоком давлении.

Сантехническая и пневматическая арматура для низкого и среднего давления с трубной резьбой BSP, как правило, не имееет необходимого профиля и исполняется в варианте для герметизацией по резьбе (лен, фум-лента, герметик) или с применением дополнительных уплотнительных прокладок.

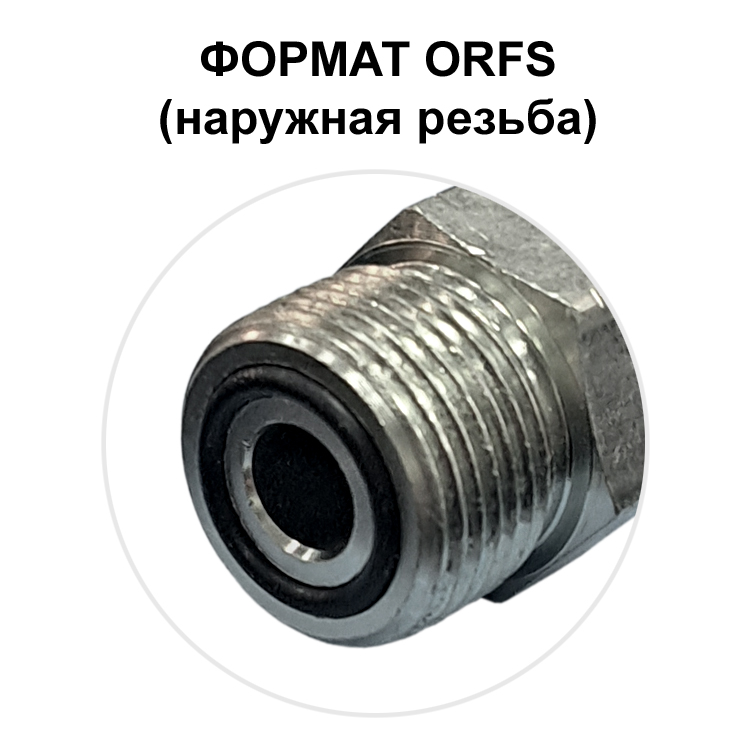

Формат соединений ORFS (O-Ring Flat Seal, плоская посадка с уплотнительным кольцом) соответствуют американскому стандарту ISO 8434-3 (SAE J1453) и изначально разработан для дюймовой цилиндрической резьбы UN / UNF (Unified National Fine), распространенноой в США и Канаде.

В соответствии с данным стандартом профиль соединения имеет плоский угол 90 градусов, а необходимая герметичность обеспечивается уплотнительным кольцом O-Ring в специальном профиле на торце штуцера с наружной резьбой.

Обладая высокой устойчивостью к вибрациям и импульсам давления, данный формат получил широкое применение в гидравлических системах спецтехники и промышленного оборудования. Он используется, как правило, в тяжелом оборудовании, в горнодобывающей промышленности, в суровых условиях, при высоких или низких температурах и чрезвычайно высоких нагрузках.

Важно

Резьбы UNF и BSP, хоть и имеют общее название "дюймовые", но не совместимыми между собой, так как отличаются углом резьбы, числом витков, точными размерами  и т.п.

Подробности уточняйте у наших специалистов.
