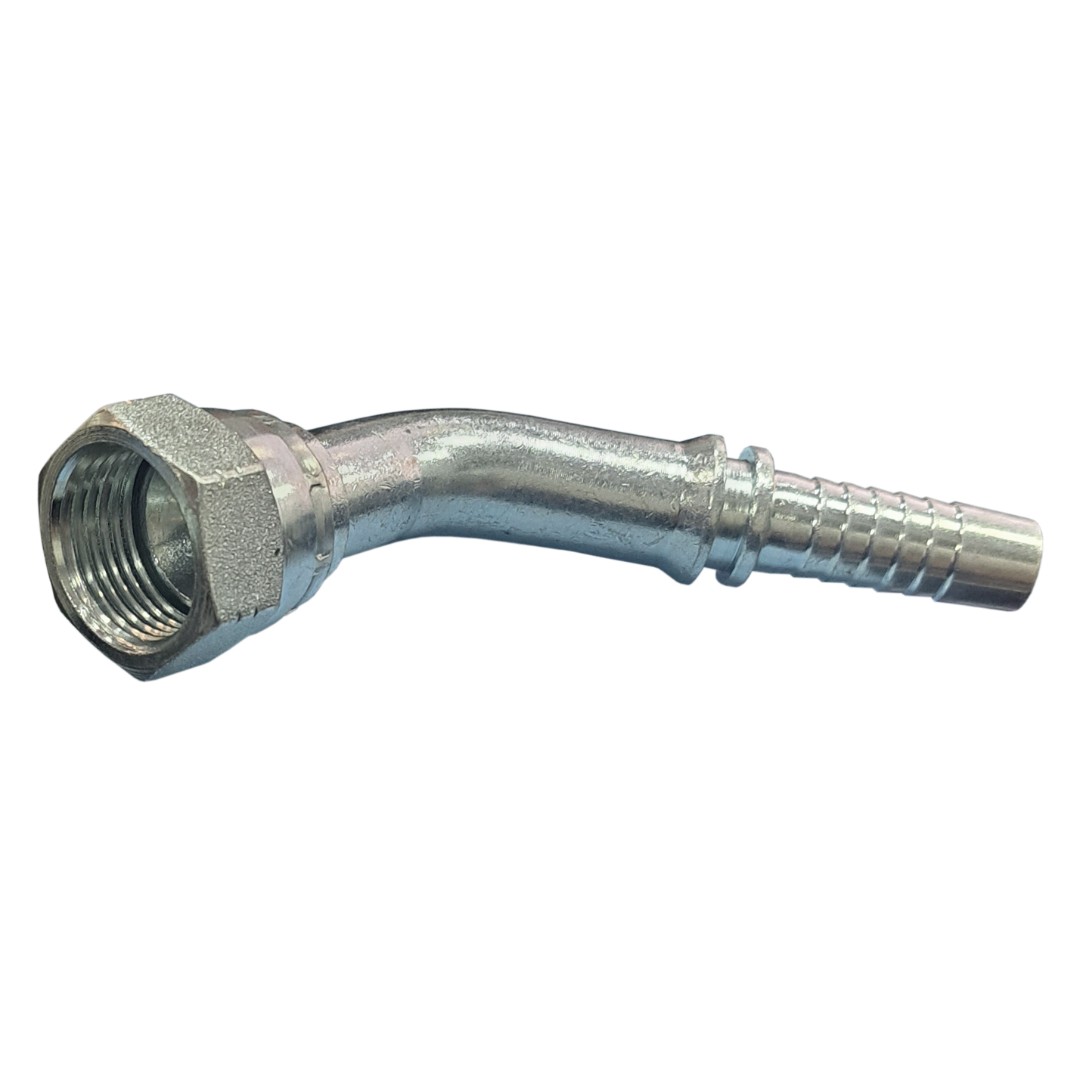

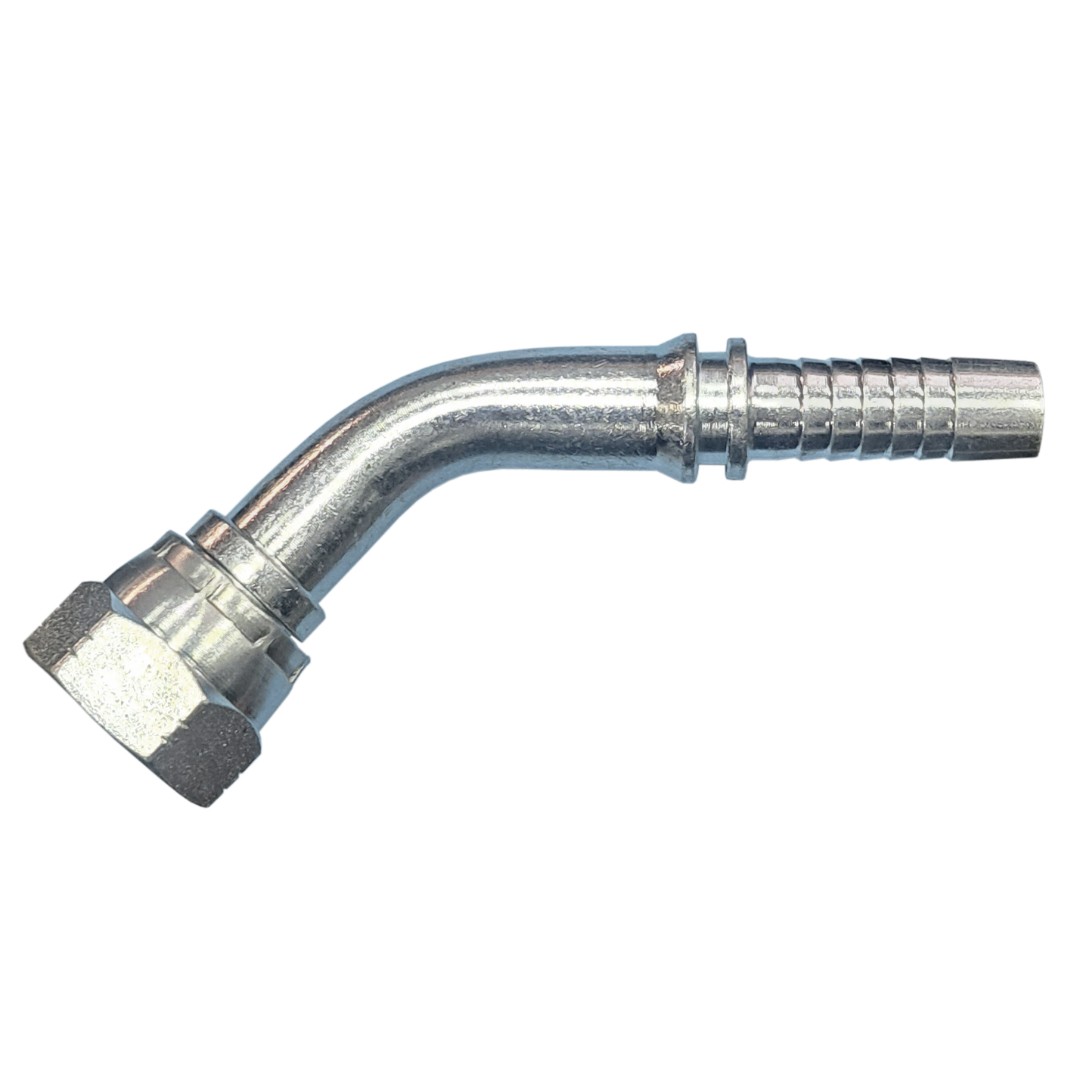

ФИТИНГ JIC DN 05, 1/2" (45) (Г)

26741-05-03 - концевой фитинг формата JIC для гидравлических рукавов высокого давления с внутренним (номинальным) диаметром 5 мм (3/16").

Исполнение артикула

• Формат: JIC
• Резьба UNF 1/2", внутренняя
• Угол 90 градусов
• Номинальный диаметр рукава 5 мм (3/16")
• Материал: оцинкованная сталь

Информация

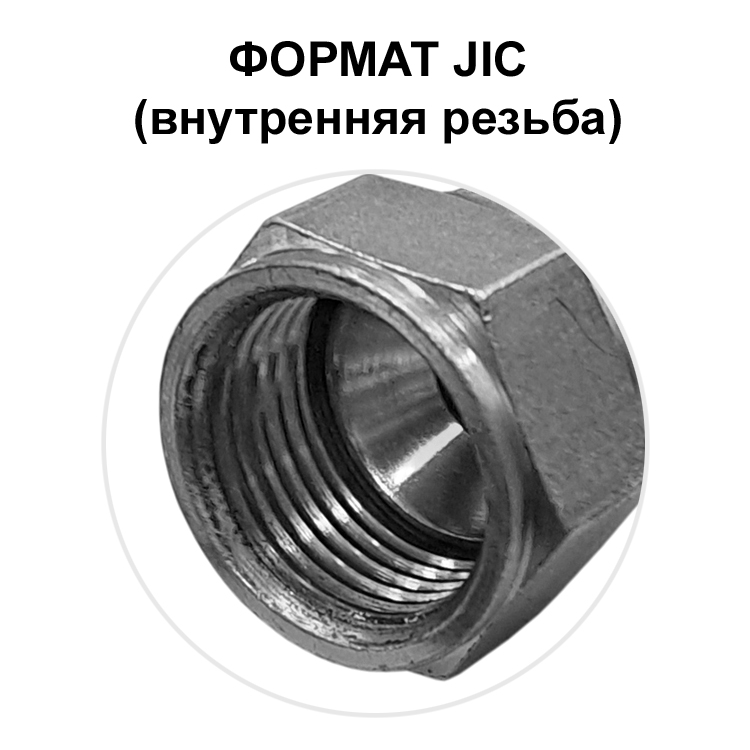

Формат JIC имеет обратный конус уплотнения гайки 74° и дюймовую резьбу UNF (Unified National Fine), американском стандарте, распространенном в США и Канаде.

Фитинги стандарта JIC получили широкое применение в гидравлических системах спецтехники и промышленного оборудования не только североамериканских производителей, но и в странах, использующих дюймовую систему измерений. Стандартные исполнения: прямой 0°, угловые 45° и 90°, штуцер с наружной резьбой. Резьба дюймовая UNF, по стандартам SAE J514 / ISO 8434-2, от 7/16" до 2.1/2" для рукавов с внутренним (номинальным) диаметром от 5 до 50 мм.

Благодаря удачной конструкции, в настоящее время данный формат используется многими мировыми производителями оборудования. В том числе используется европейский аналог данного стандарта - DKI, с метрическими резьбами.

Важно. Резьбы UNF и BSP, хоть и имеют общее название "дюймовые", но не совместимыми между собой, так как отличаются углом резьбы, числом витков, точными приведенными размерами  и т.п..

Подробности уточняйте у наших специалистов.
