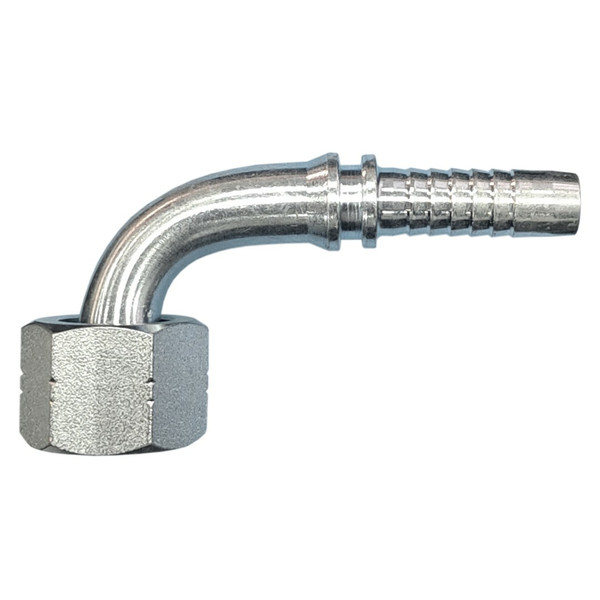

ФИТИНГ ORFS DN 32, 1.11/16" (90) (Г)

24291-20-20 - концевой фитинг формата ORFS для гидравлических рукавов высокого давления с внутренним (номинальным) диаметром 32 мм (1.1/4").

Исполнение артикула

• Формат: ORFS
• Резьба UNF 1.11/16", внутренняя
• Угол 90 градусов
• Номинальный диаметр рукава 32 мм (1.1/4")
• Материал: оцинкованная сталь

Информация

Формат соединений ORFS (O-Ring Flat Seal, плоская посадка с уплотнительным кольцом) соответствуют американскому стандарту ISO 8434-3 (SAE J1453) и изначально разработан для дюймовой цилиндрической резьбы UN / UNF (Unified National Fine), распространенноой в США и Канаде.

В дальнейшием, благодаря отличным эксплуатационным характеристикам, такой тип соединений стал использоваться многими европейскими и мировыми производителями в исполнении с метрической резьбой. Как правило, такая модификация соединений обозначается "ORFS Metric".

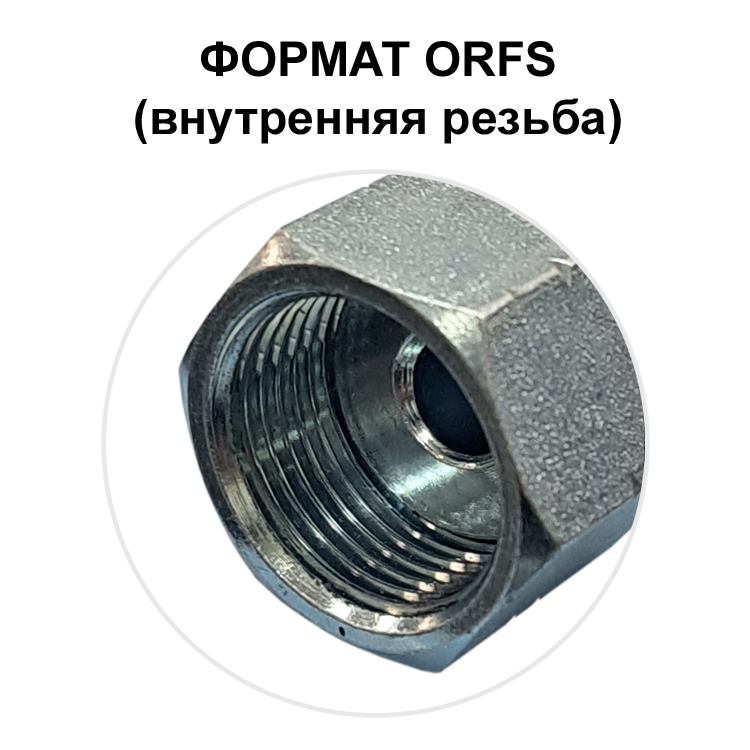

В соответствии с данным стандартом профиль соединения имеет плоский угол 90 градусов, а необходимая герметичность обеспечивается уплотнительным кольцом O-Ring в специальном профиле на торце штуцера с наружной резьбой.

Обладая высокой устойчивостью к вибрациям и импульсам давления, данный формат получил широкое применение в гидравлических системах спецтехники и промышленного оборудования. Он используется, как правило, в тяжелом оборудовании, в горнодобывающей промышленности, в суровых условиях, при высоких или низких температурах и чрезвычайно высоких нагрузках.

Стандартные исполнения: прямой 0°, угловые 45° и 90°, штуцер с наружной резьбой. Резьба дюймовая UNF, по стандартам SAE J514 / ISO 8434-2, от 9/16" до 2" для рукавов с внутренним (номинальным) диаметром от 6 до 38 мм.

Важно

Резьбы UNF и BSP, хоть и имеют общее название "дюймовые", но не совместимыми между собой, так как отличаются углом резьбы, числом витков, точными размерами  и т.п.

Существет модификация фитингов Flat Seat (плоский профиль) для трубной резьбы BSP. В отличии от стандарта ORFS в модификации BSP Flat Seat используются плоские уплотнительные прокладки. Такие соединения рассчитаны на низкое давление до 10-25 бар (например в водопроводных, пневматических, газовых магистралях).

Подробности уточняйте у наших специалистов.
