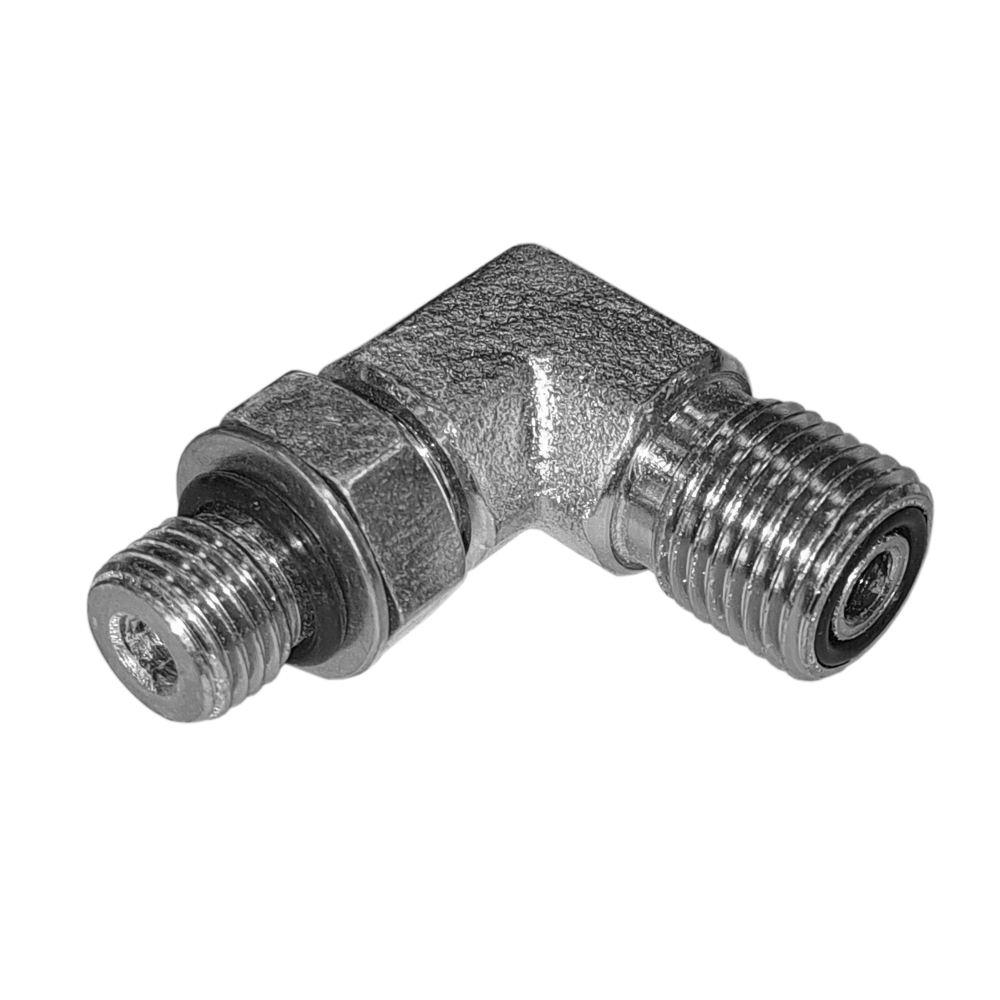

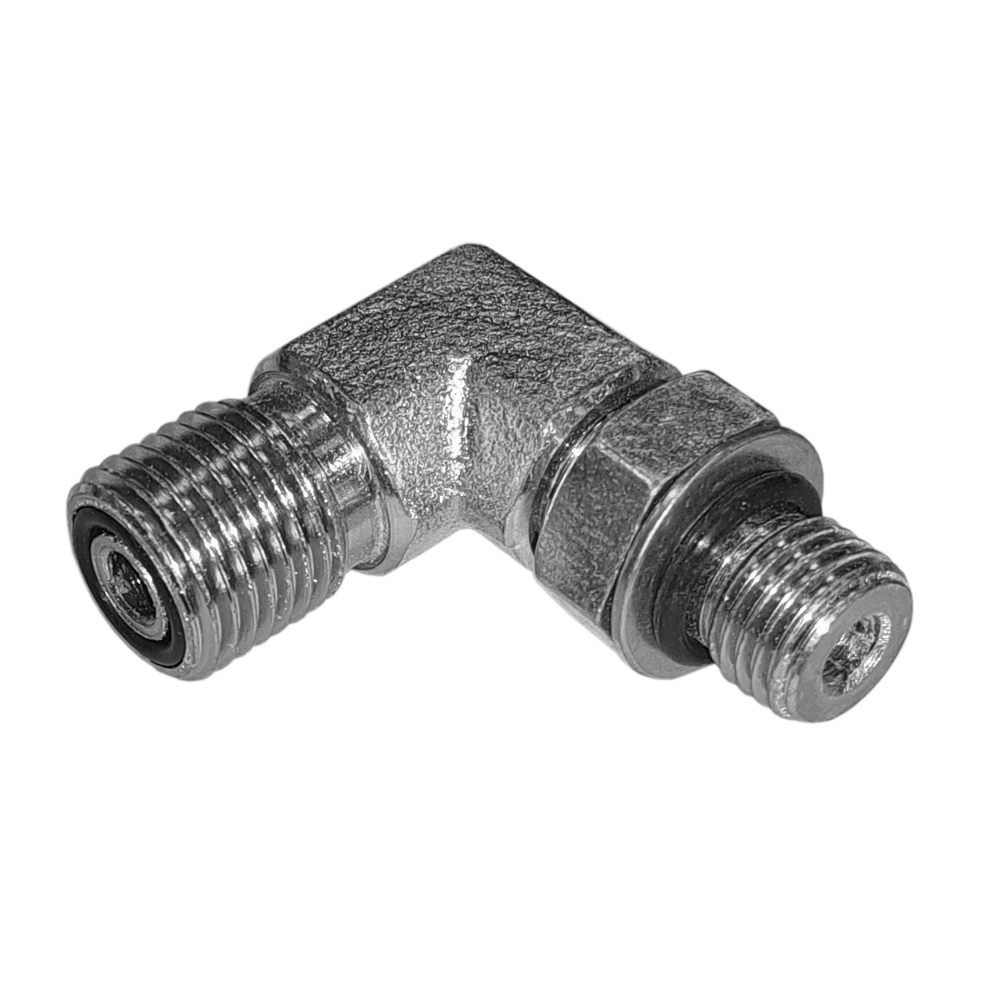

УГОЛ ORFS Ш/Ш 9/16" - 7/16", ввертной

1FO9-04OG - Г-образный резьбовой переходник формата ORFS для гидравлических систем с рабочим давлением до 500 бар.

Исполнение артикула

• Формат: ORFS
• Угол: 90°
• Сторона 1: UNF 9/16", наружная резьба
• Сторона 2: UNF 7/16", наружная резьба, ввертной
• Материал: оцинкованная сталь

Внимание

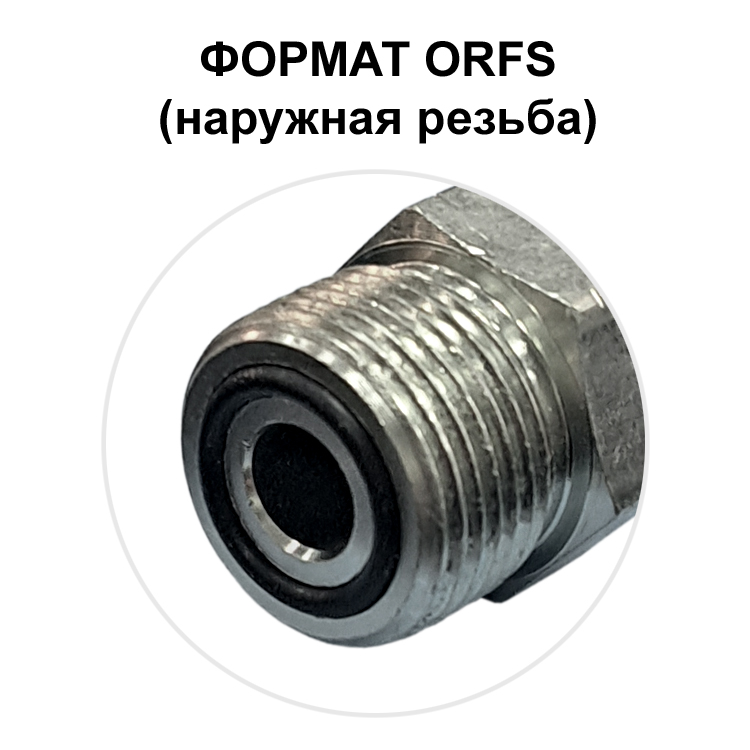

Для гидравлических фитингов высокого давления формат ORFS означает не только резьбу UNF (Unified National Fine — цилиндрическая дюймовая резьба с углом профиля 60°, распространенная в США, Канаде, Великобритании), но и специальный плоский профиль концевой арматуры (для штуцеров с наружной резьбой с уплотнительным кольцом O-Ring), за счет которого обеспечивается необходимая герметичность при высоком давлении.

Ввертное исполнение предназначено для монтажа в исполнительные механизмы (гидроцилиндры, клапаны, распределители и т.д.) с плоской посадочной поверхностью. Необходимая герметичность соединения обеспечивается дополнительным уплотнительным кольцом NBR. Поэтому сторона во "ввертном" исполнении, как правило, имеет плоский профиль и не совместима с концевой арматурой большинства форматов.

Для получения подробной консультации рекомендуем обратиться к наши специалистам.
